Réz vezető PVC szigetelésű, csavart érpárral árnyékolt, rugalmas kábel

Yilan Kábelgyár A jelintegritással kapcsolatos mély ismereteink révén ez a testreszabható, kiváló minőségű rézvezető PVC szigetelésű, csavart érpárú árnyékolt rugalmas kábel ideális precíziós jelcsatlakozásokhoz az ipari automatizálás, a biztonsági kommunikáció és egyebek területén.

Mi az a rézvezető PVC szigetelésű, csavart érpárú árnyékolt rugalmas kábel?

RVSP kábelünk, más néven Copper Conductor PVC Insulated Thwisted Pair Shielded Flexible Cable, egy nagy teljesítményű kábel, amelyet kifejezetten az interferencia elleni jelátvitelre terveztek. Ez nem egy szokványos tápkábel, alapvető feladata az alacsony feszültségű, kisáramú analóg vagy digitális jelek tisztaságának és stabilitásának biztosítása összetett elektromágneses környezetben. Egyedülálló szerkezeti kialakítása révén hatékonyan képes elnyomni a zajt.

Alapvető információk

Vezető keresztmetszeti területe: gyakori, például 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² stb.

Magok száma: egymagos, kétmagos (csavart érpár) vagy többmagos kombináció.

Árnyékolási mód: az interferencia intenzitása szerint választható alumíniumfólia árnyékolás, fonott árnyékolás vagy kompozit árnyékolás.

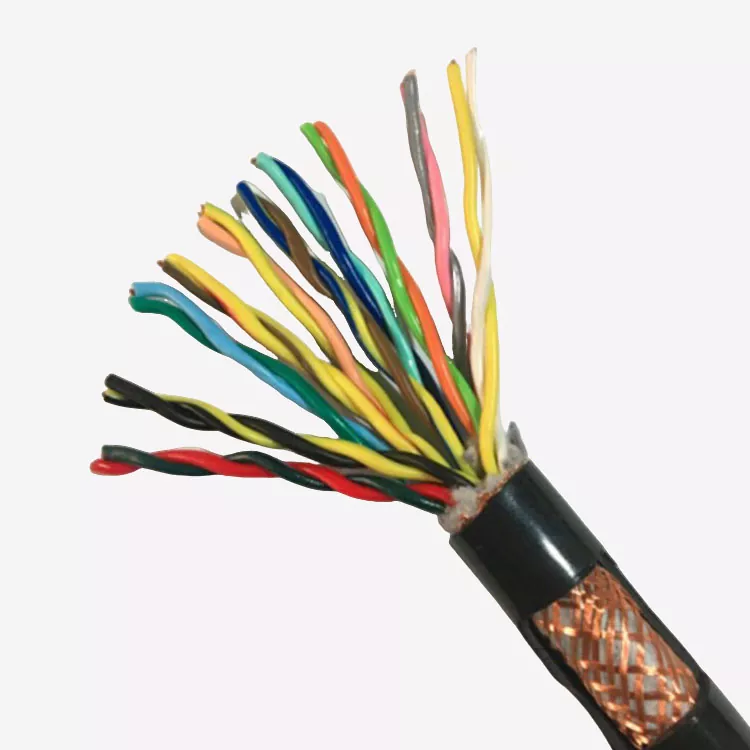

Szerkezeti jellemzők

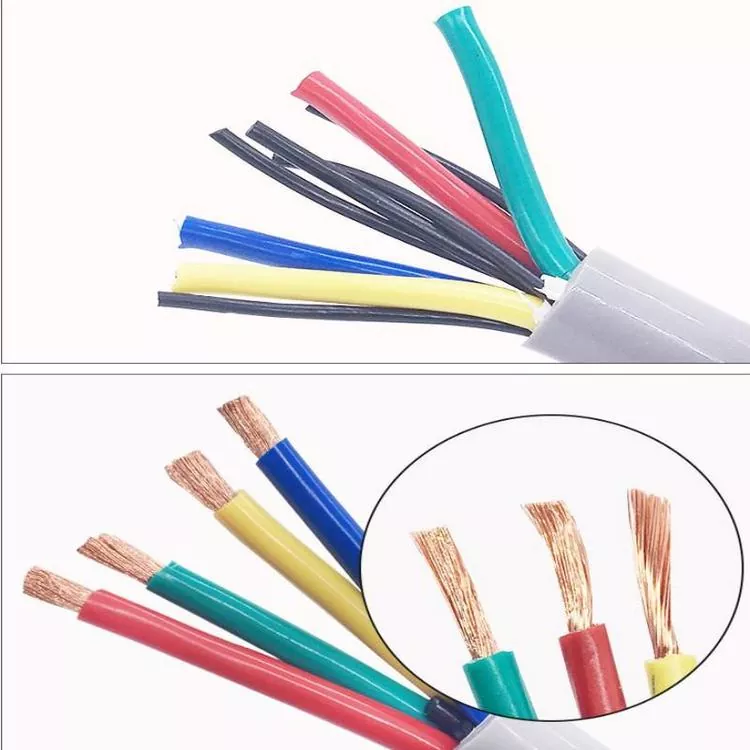

1. Vezető: többszálú, puha, oxigénmentes rézhuzallal sodrott, amely biztosítja a kábel nagy rugalmasságát és kiváló vezetőképességét, valamint megkönnyíti a rugalmas vezetékezést a berendezésen belül vagy a szekrényben.

2. Szigetelés és mag kialakítása: csavart érpár szerkezet minden egyes magpárhoz, amely az első védelmi vonal a rézvezető PVC szigetelésű, csavart érpárral árnyékolt rugalmas kábel interferenciája ellen. A csavart érpárok jelentősen csökkenthetik a párok közötti elektromágneses csatolást és a külső mágneses interferenciát.

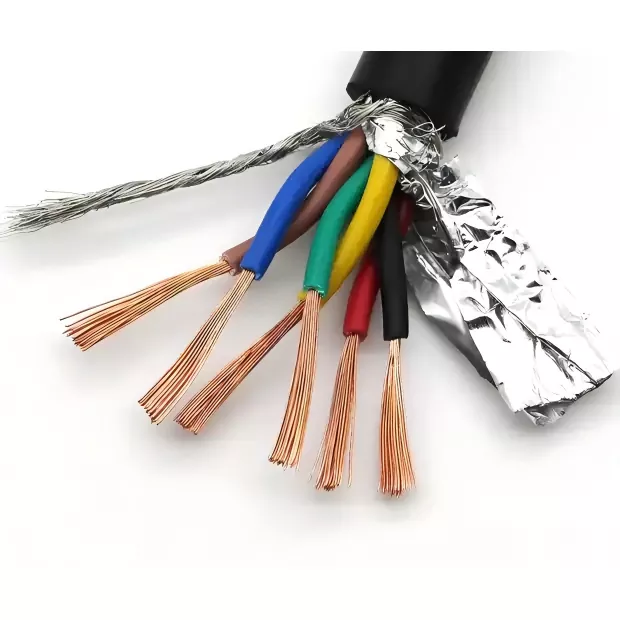

3. Árnyékolás: A csavart érpárban egy vagy több réteg árnyékolást tekerünk (például alufóliát vagy réz dróthálót). Ez az "elektromágneses pajzs" réteg egy második és erősebb védelmi vonalat képez, amely hatékonyan képes elnyelni és irányítani a külső elektromágneses interferenciát (EMI/RFI), hogy megakadályozza a jel torzulását.

4. Köpeny: A legkülső réteg PVC köpeny, amely mechanikai védelmet, kopásállóságot és bizonyos olaj- és korrózióállóságot biztosít a belső precíziós szerkezet számára, és alkalmas különféle ipari környezetekre.

Főbb jellemzők

1. Zavartalanító képesség: csavart érpáros szerkezettel és árnyékoló réteggel kombinálva, kettős védelmet biztosít, kifejezetten összetett elektromágneses környezethez tervezve.

2. Nagy rugalmasság és egyszerű telepítés: A többszálú vékony rézhuzalvezető a rézvezető PVC szigetelésű csavart érpárú árnyékolt rugalmas kábelt könnyen hajlíthatja, alkalmas mobil vagy fix hajlítást igénylő telepítési helyzetekre.

3. Környezeti alkalmazkodóképesség: A PVC anyag bizonyos olaj- és korrózióállóságot biztosít, megfelel a szokásos ipari környezet követelményeinek.

4. Névleges feszültség: 300/500V, kisfeszültségű jelzőberendezésekhez tervezve.

Alkalmazási forgatókönyvek

1. Ipari automatizálási rendszer: csatlakoztassa a PLC-t, a frekvenciaváltót, az érzékelőt, a műszert, továbbítsa a kulcsvezérlő és a visszacsatoló jeleket.

2. Kommunikációs és biztonsági terület: térfigyelő kamerák jelcsatlakozása, beléptető rendszerek, audio műsorszórás, adatgyűjtő berendezések.

3. Precíziós berendezések: orvosi berendezések, vizsgáló- és mérőműszerek és egyéb, magas árnyékolási teljesítményt igénylő alkalmak.
